固安JG高強化學螺栓，是用于鋼結構固定，幕墻結構、安裝機器基座的理想選擇，為您提供全新的錨固方法，該產品是本公司自行研制的一種快速固化的新型的玻璃管錨固劑，產品綜合性能達到國外同類進口產品的指標。已被廣泛應用于建筑外墻大理石干掛，玻璃幕墻安裝，快速安裝機器設備，電梯等，使用方便、性能可靠，具有施工工藝先進、施工效率高、不浪費等優點。
JG化學螺栓產品性能
1、化學膠管雙組份：錨固專用樹脂，石英顆粒+固化劑；
2、玻璃管封閉包裝便于目測管劑質量，玻璃粉碎后充當細骨料——石英沙；
3、抗酸堿、抗熱、防火、溫度敏感度低；
4、與混凝土的親和力好，相當于預埋效果；
5、對基材無膨脹擠壓應力，適用于重菏及各種震動荷載；
6、安裝間距和邊距要求較�。�
7、安裝快捷，迅速凝固，不影響施工進度；
8、施工溫度范圍廣，從-5℃-+40℃；
9、常溫下儲存期為12個月。

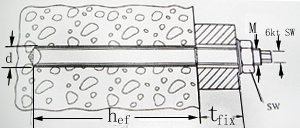

JG化學螺栓安裝數據:
| 化學膠管 |
化學螺桿 |
鉆孔直徑 |
鉆孔深度
錨固深度 |
最大錨固厚度 |
| |
5.8級鍍鋅鋼/A4不銹鋼 |
d |
hef |
tfix |
| 型號 |
型號 |
mm |
mm |
mm |
| RM8 |
RM8X110 |
10 |
80 |
13 |
| RM10 |
RM10X130 |
12 |
90 |
20 |
| RM12 |
RM12X160 |
14 |
110 |
25 |
| RM16 |
RM16X190 |
18 |
125 |
35 |
| RM20 |
RM20X260 |
25 |
170 |
65 |
| RM24 |
RM24X300 |
28 |
210 |
65 |
| RM30 |
RM30X380 |
35 |
280 |
65 |
|
|
單個螺栓平均破壞荷載：(單位：KN)
| 高強化學螺栓R |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
| 拉力 |
C30砼 |
5.8級鍍鋼 |
19 |
30.2 |
43.8 |
70.9 |
127.4 |
183.6 |
245.6 |
| |
|
A4不銹鋼 |
23.7 |
35.3 |
57.9 |
70.9 |
131.1 |
183.6 |
-- |
| 剪力 |
C30砼 |
5.8級鍍鋼 |
11.4 |
18.1 |
26.3 |
49.0 |
76.4 |
183.6 |
175.0 |
| |
|
A4不銹鋼 |
15.4 |
24.4 |
35.4 |
65.9 |
102.9 |
183.6 |
-- |
|
單個螺栓設計荷載：(單位：KN)
| 高強化學錨栓
R |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
| 拉力 |
C30砼 |
5.8級鍍鋼 |
7.4 |
12.8 |
19.8 |
28.9 |
52.4 |
75.2 |
122.0 |
| |
|
A4不銹鋼 |
7.4 |
12.8 |
19.8 |
28.9 |
52.4 |
75.2 |
-- |
| 剪力 |
C30砼 |
5.8級鍍鋼 |
7.7 |
12.6 |
18.3 |
34.6 |
53.5 |
76.3 |
202.1 |
| |
|
A4不銹鋼 |
8.3 |
13.1 |
19.0 |
35.3 |
55.2 |
44.2 |
-- |
|
注：有關螺栓安裝的間距和邊距，基材料厚度，混凝土強度對拉力和剪力的影響等相關技術細節請與固安公司銷售服務部聯系。
操作性能參數:
| 基本溫度（℃） |
30 |
25 |
10 |
5 |
0 |
-5 |
| 凝膠時間（分鐘） |
8 |
15 |
20 |
30 |
60 |
100 |
| 固化時間（分鐘） |
20 |
30 |
40 |
60 |
200 |
300 |
|
|
|
施工程序:
| |
 |
 |
 |
| 1、鉆孔 |
2、壓縮空氣鉆孔 |
3、置入藥劑玻璃管 |
 |
 |
 |
| 4、用低速電鉆將螺桿旋入錨孔 |
5、凝膠過程切勿動搖 |
6、待藥劑完全硬化后，即可固定物體 |
|
施工說明:
1、鑿孔：用沖擊鉆打出上表規定的直徑和濃度的孔；
2、清灰：用壓縮空氣吹去錨固孔內的浮灰，必要時可用丙酮清洗；
3、裝膠：按上圖直接塞入錨孔內即可；
4、錨固：把專用金栓用專用夾具固定在電鉆上用低轉速將螺桿旋入錨孔內，使得藥劑充分混合均勻，調整到規定位置，停止旋轉退也電鉆，摁平錨孔孔口余的錨固劑，
5、養護：養護期至少不小于1小時，養護期內切勿搖動金屬桿。
6、施工注意事項：施工時請帶上手套及勞動保護眼鏡。

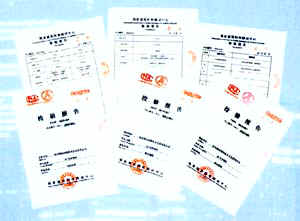

產品測試報告:
|
